Lokdekoder

Beschreibung

Für meinen akkubetrieben Reinigungszug (siehe entsprechenden Beitrag) habe ich einen einfachen Lokdekoder entwickelt. Mit Hilfe dieses Lokdekoders kann die Lok zum einen via WLAN über einen Browser gesteuert werden. Zum anderen aber, integriert sich der Lokdekoder nahtlos in eine Z21-Umgebung. Der Lokdekoder kommuniziert hierzu via WLAN mit der Z21 und empfängt über diesem Weg die Befehle. Die Z21 kann wie gewöhnt mit der Z21App, einer Multimaus oder einem anderen Regler gesteuert werden. Von der Bedingung her fällt es nicht auf, dass die Lok nicht via DCC ihre Befehle bekommt.

Hardware

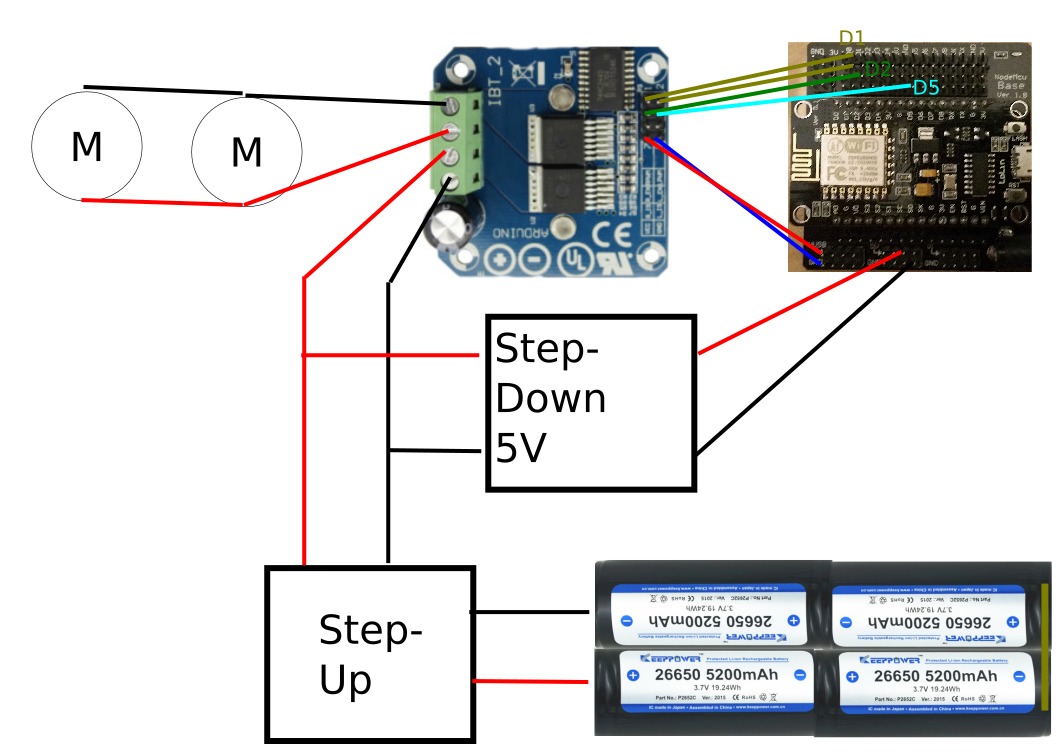

Bei der Hardware habe ich auf fertige Komponenten gesetzt. In der aktuellen Version kommen folgende Komponenten zum Einsatz:

Step-Up

Ich habe den Aufbau über einen Step-Up Regler (Ausgang: ~17V) gewählt, damit ich auch andere Akkupacks anschließen kann, die niedrige Spannungen liefern. Testweise habe ich es mit einer 5V USB Powerbank getestet. Hierbei überhitzt der ausgewählte  Step-Up-Regler. Sollte jemand den 5V Weg gehen wollen, könnte man Kühlköper probieren. Ich vermute aber, dass man einen anderen Step-Up-Regler auswählen müsste.

Akku

Bei den Akkus habe ich mich bewusst für geschützte Akkus entschieden und kann dadurch eine zusätzliche Schutz- und Entladeschaltung verzichten. Da das Thema Fälschung von Akkus ein ziemliches Problem darstellt, sollte man bei vertrauenswürdigen Lieferanten kaufen.

Software

Die notwendige Software kann auf meiner Github-Seite heruntergeladen werden. Das notwendige Config-File sieht folgendermaßen aus:

Aktueller Stand

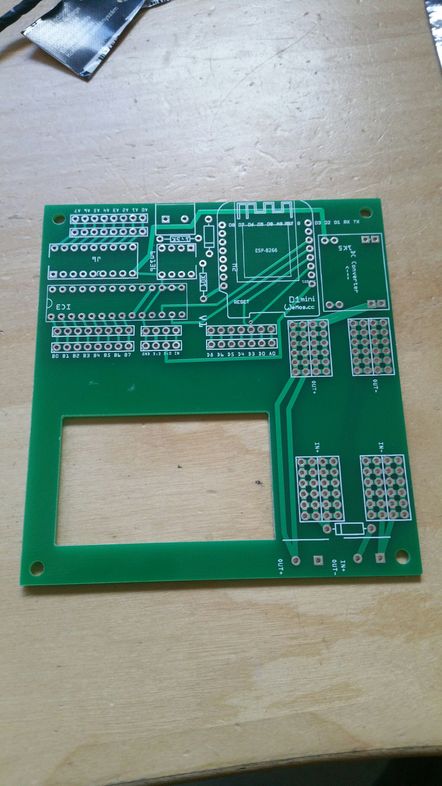

Die Platinen wurden geliefert. Nun geht es an die Bestückung.

Aussichten

Um die Montage der Komponenten zu vereinfachen, befindet sich zur Zeit eine Platine in Fertigung. Diese Platine kann alle oben genannten Komponenten aufnehmen und ist so flexibel gehalten, dass sie verschiedene Step-Up-Regler aufnehmen kann. Außerdem ist Platz für ICs, die eine größere Anzahl an Ausgängen (8 unverstärkte und 8 verstärkte) zur Verfügung stellt. Damit ist dann u.a. auch eine vernünftige Beleuchtung möglich.

Zukunftsmusik / Ideen

Langfristig könnte man über den Bau einer eigenen H-Bridge nachdenken. Der DRV8870 von TI wäre wahrscheinlich ein brauchbarer Treiber. Er kommt z.B. bei der neuen Version des Spassbahn-Einzelweichendekoder zum Einsatz. Nur die Bauform macht das Löten deutlich schwerer.

Entwicklungsgeschichte

Die Entwicklungsgeschichte kann in Teilen im Gartenbahn Technikforum nachgelesen werden.

0

Weichendecoder

Beschreibung

Motiviert durch die hohen Kosten von Weichendecodern und dem Interesse an dem ESP8266-Mikroprozessor habe ich begonnen einen Weichendecoder selber zu bauen.

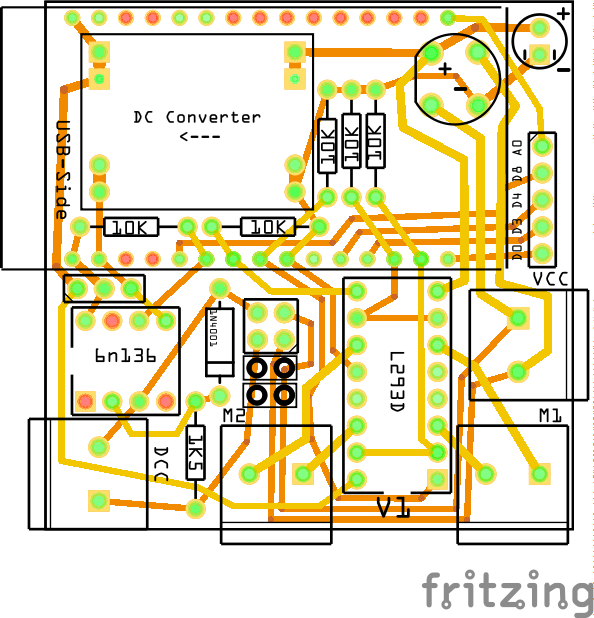

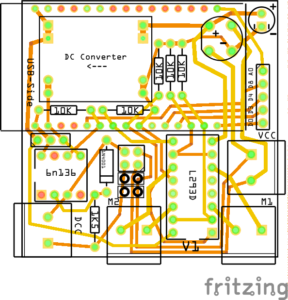

Die aktuelle Version findet Platz auf einer 5 x 5 cm großen Platinen und kann die Befehle entweder per DCC über die Schienen oder aber via WLAN die Befehle direkt von der Z21 erhalten. Alternativ ist der Weichendekoder auch via Browser steuerbar. Ansteuerbar sind jeweils zwei LGB/PIKO/EPL Weichen.

Der Decoder kann entweder über Schienenstorm oder aber über eine externe Stromquelle versorgt werden. Die Spannung sollte zwischen 7 und 24V betragen.

Aktueller Stand (Jan 2017)

Der Prototyp funktioniert und wird gerade bei Forst getestet. Die aktuelle Version der Platinen (siehe unten) warten  noch auf ihren Praxiseinsatz.

Hardware

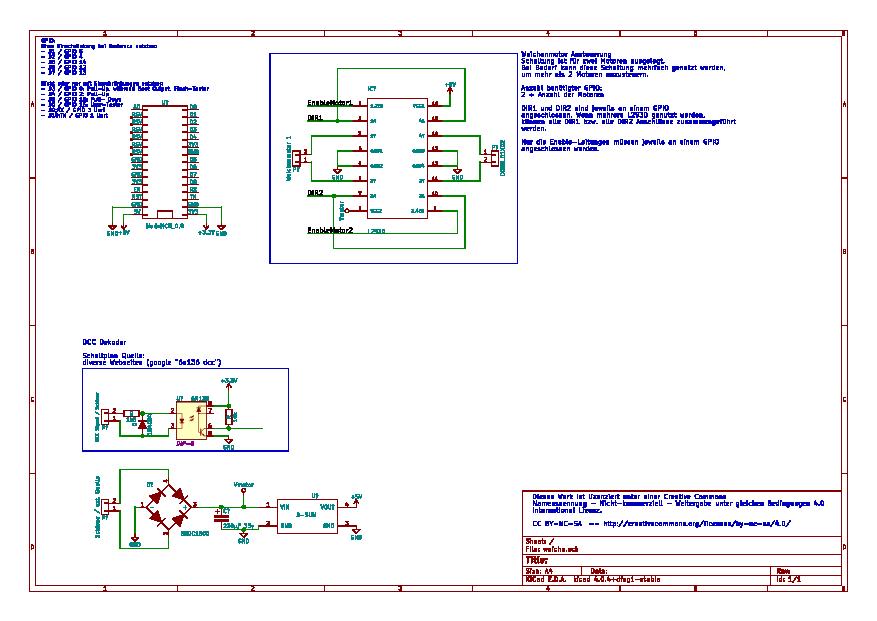

Hauptkomponenten sind ein ESP8266 zur Steuerung und ein Motortreiber vom Typ L293D.

Artikel Anzahl Gesamtpreis €
Platine 1 1,50
NodeMCU V2 1 2,90 Link
L293D 1 0,35 Link
B80C1500 1 0,30 Link
Anschlüsse 4 0,27 Link
Spannungsregler 1 0,60 Link
6N136 1 0,37 Link
1N4004 1 0,04 Link
220uF 35V 1 0,04 Link
1,5 Kohm 1 0,01
10 Kohm 5 0,05
15 pin Buchsenleiste 2 0,24 Link
Sockel 16 pin 1 0,09 Link
Gehäuse 85x58x35 1 1,50 Link

Software

Die notwendige Software kann auf meiner Github-Seite heruntergeladen werden. Das notwendige Config-File sieht folgendermaßen aus:



Aussichten

n/a

Zukunftsmusik / Ideen

n/a

Entwicklungsgeschichte

Die Entwicklungsgeschichte kann in Teilen im Gartenbahn Technikforum nachgelesen werden.
