ESP8285 ESP-M3 flashen

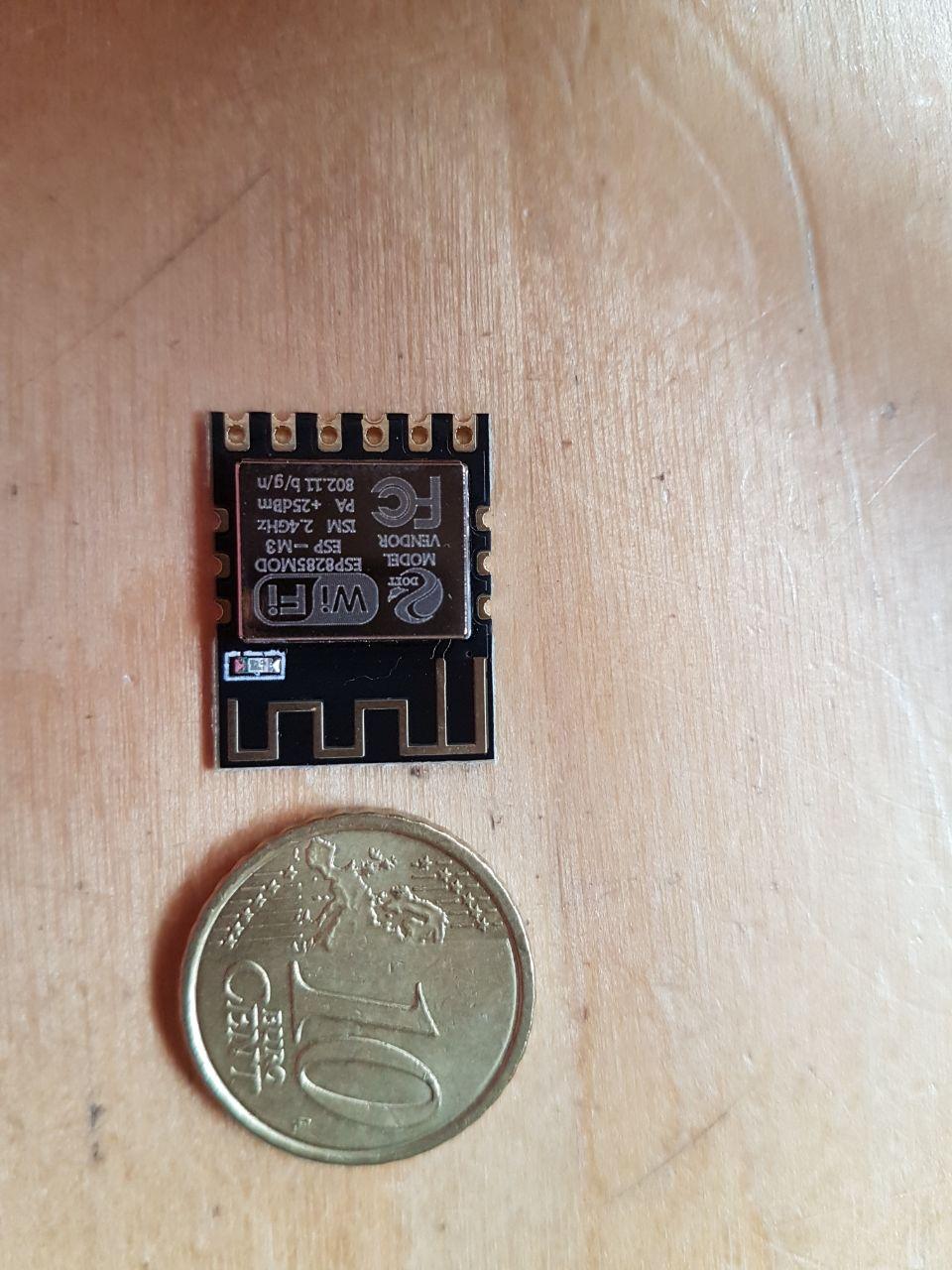

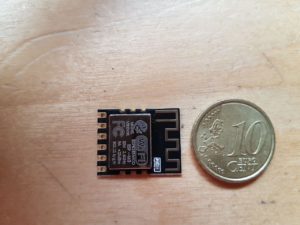

Die Tage habe ich meinen ersten ESP8285 ESP-M3(*) erhalten:

Wer den ESP8285 noch nicht kennt:

Der ESP8285 ist im Prinzip ein ESP8266, jedoch ist ein 1MB größer Flashspeicher integriert worden. Hierdurch sind im Vergleich zum ESP8266 platzsparendere Boards möglich.

Im folgenden eine kurze Anleitung, wie man den ESP-M3 flasht.

In der jeweiligen Entwicklungumgebung sollten folgende Einstellungen gewählt werden:

  • Board: 8285 (Gerneric)
  • Flash-Size: 1M / 64 K SPIFF

Benötigt werden:

  • einige “Testhaken” + Kabel
  • ein USB-Serial Wandler mit 3,3 Volt

Verbindungen:

GND

ESP-M3 USB-Serial
VCC 3,3 V
GND  GND
RXD TXD
TXD RXD

Vorgehen:

  • USB-Serial und ESP-M3 gemäß Tabelle verbinden
  • GPIO0 mit GND verbinden
  • USB-Serial Konverter in den USB-Buchse stecken
  • GPIO0 von GND trennen
  • Wie gewohnt, den ESP-M3 flashen

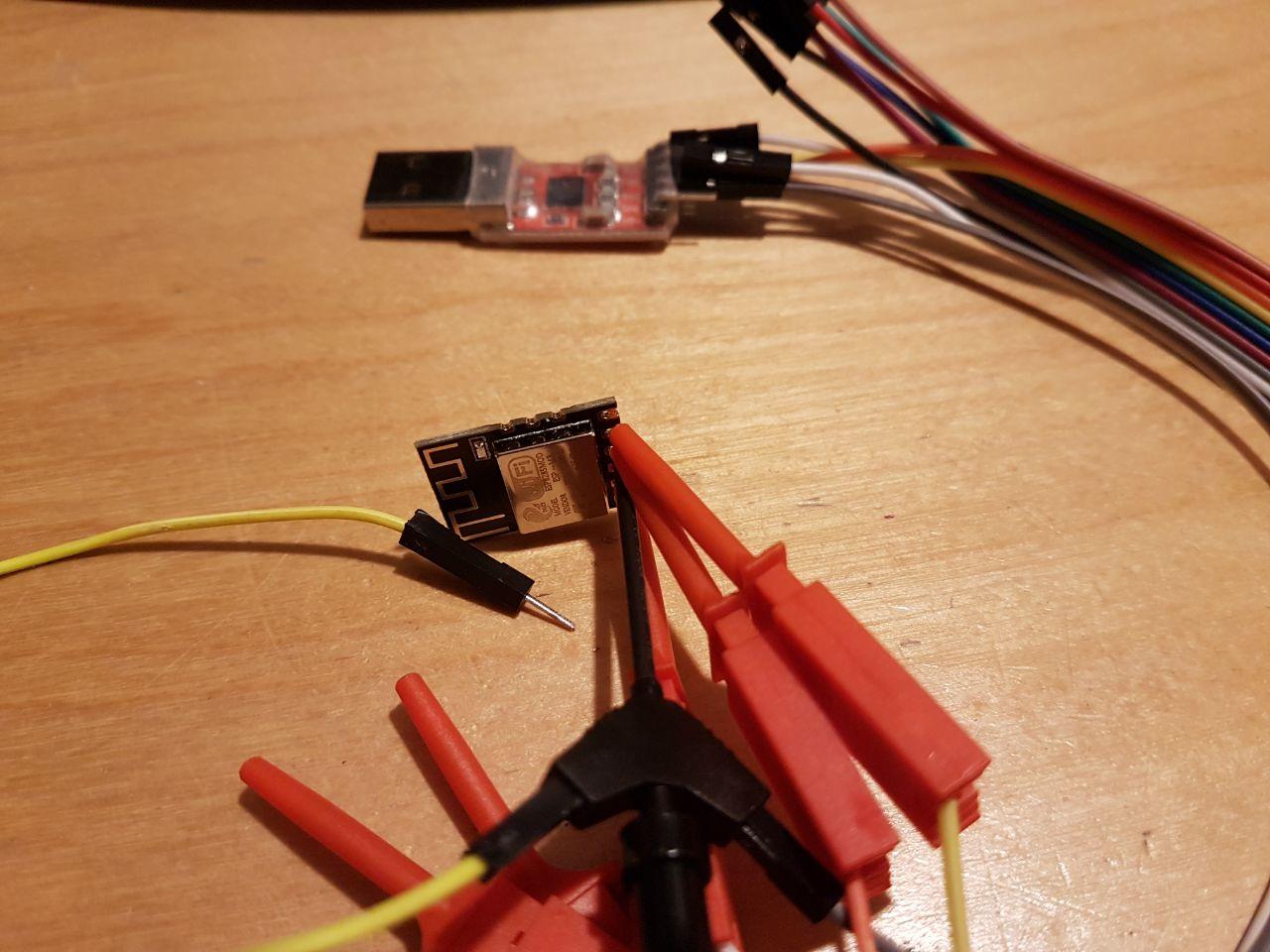

Bei mir sah die ganze Aktion so aus:



0

AI Thinker A7 (GSM, GPS) und ESP8266

Durch einen Hinweis auf einer anderen Webseite bin ich auf das AI Thinnker A7 Modul gestoßen. Hierbei handelt es sich um ein GSM und GPS Modul für gerade mal 8€. In der oben verlinkten Variante mit Adapter-Platine ist das A7-Modul relativ leicht nutzbar. In folgenden Artikel zeige ich, wie man das Modul zusammen mit einem ESP8266 nutzen kann.

AI Thinker A7 (GSM, GPS) und ESP8266 weiterlesen

0

TTGO Esp8266 — Erste Gehversuche

Bei Aliexpress gibt es unter dem Namen TTGO Esp8266 ein Board mit einem ESP8266EX und einem fest verlöteten 0,91″ OLED. Mit einer Abmessung von 51 mm x 19 mm ist das Modell ziemlich klein.

Meine Versuche das OLED u.a. mit U8G2 anzusprechen scheiterten. Auf dem Display wurde nur jede zweite Zeile angezeigt. Die Hälfte der Zeilen blieb somit schwarz.

TTGO Esp8266 — Erste Gehversuche weiterlesen

0

Sicherheit des ESP8266 (HTTPS, OTA, Zertifikate, …)

IoT-Sicherung und Bot-Netze sind gerade überall im Gespräch.

Grund genug, sich ein paar Gedanken über die Sicherheit des geliebten ESP8266 zu machen.

Eine Anmerkung vorweg: Die Entwicklung des ESP8266 schreitet rasend voran, weshalb dieser Artikel den Stand Dez 2016 widerspiegelt.

Sicherheit des ESP8266 (HTTPS, OTA, Zertifikate, …) weiterlesen

0

NodeMCU: GPIO Verhalten beim Einschalten

Da ich keine brauchbaren Informationen gefunden habe, wie sich die GPIOs beim Einschalten des NodeMCU-Boards (Esp8266 ESP12 based) verhalten, habe ich sie mal mit einem einfachen Logik Analyser nachgemessen. Das Testprogramm (siehe unten) setzt die GPIO für 200 ms auf LOW und danach auf High.

einschaltverhalten-esp8266
Bitte beachtet, dass die GPIO-Nummern um eins versetzt sind: 0 => D1; 1 => D2; … 7 => D8



NodeMCU: GPIO Verhalten beim Einschalten weiterlesen

1+

Endlosschleife Nodemcu

Bei meinen Experimenten mit dem NodeMCU (*) hatte ich das Problem, dass der ESP8266 in einer Endlosschleife gefangnen war: Start, Start der init.lua, Absturz innerhalb der init.lua, Neustart

NodeMCU 0.9.6 build 20150704 powered by Lua 5.1.4

lua: not enough memory

PANIC: unprotected error in call to Lua API (not enough memory)

����19������DH��H��

NodeMCU 0.9.6 build 20150704 powered by Lua 5.1.4

lua: not enough memory

PANIC: unprotected error in call to Lua API (not enough memory)

Die Firmware alleine neu flashen hat das Problem nicht gelöst.
Erst das Überschreiben des Speicherbereiches ab 0x7e000 mit dem Tool esptool hat das Problem gelöst.

esptool.py write_flash 0x7e000 blank.bin



blank.bin kann hier heruntergeladen werden. Oder man erstellt die Datei selber. 4096 Bytes lang. Inhalt nur 0xFF.
