Fritzbox: ESP8266 lässt Telefon klingeln

Hin und wieder möchte man dafür sorgen, dass sich ein ESP8266 deutlich bemerkbar machen kann, wenn irgendwas wichtiges passiert ist.

Meine Idee war, dass man über die Fritzbox das Telefon klingeln lassen könnte.

Leichter gesagt als getan. Viele Ideen musste ich verwerfen:

  • Der ESP führt auf der FritzBox einen Rundruf (**9) durch. Leider habe ich keine Lösung gefunden, dies über den ESP auszulösen.
  • ESP führt einen get-Request durch, dieser startet auf einem Linux-Server einen Voip Anruf und hierbei wird eine Audio-Datei abgespielt. Leider habe ich keine einfache Lösung für eine Umsetzung  unter Linux gefunden. (Ich bin immer noch offen für Vorschläge)

Durch einen Zufall bin ich auf den folgenden Dialog gestoßen:

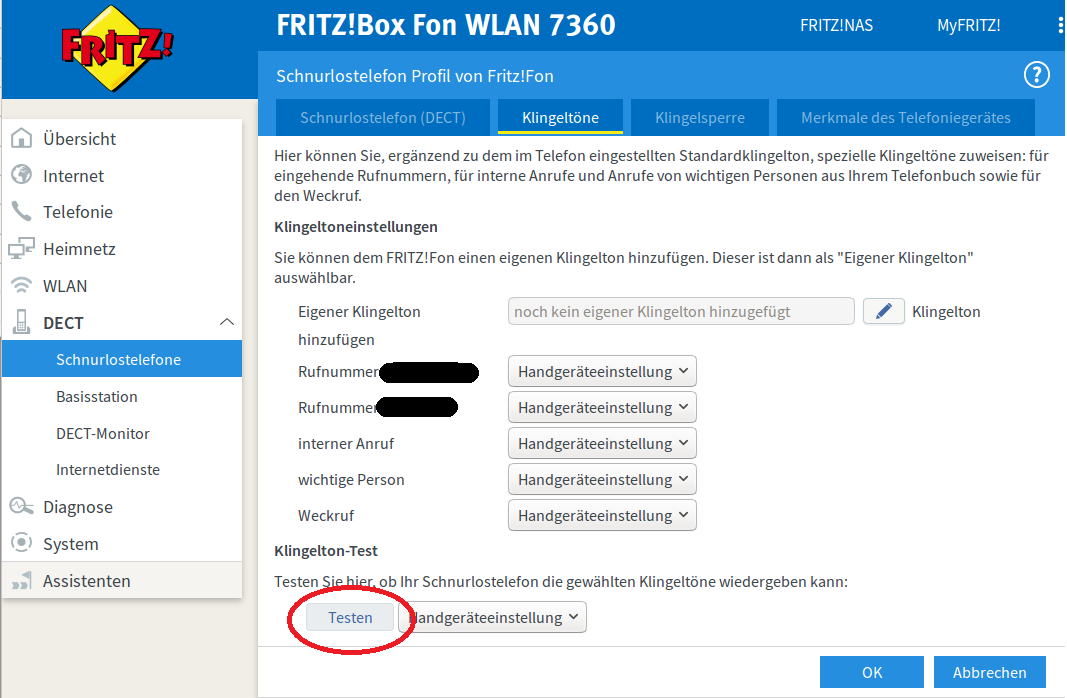

fritzboxdialtonetest

Mit dieser Funktion kann man ein DECT-Telefon klingeln lassen.

Perfekt … Nur wie kann ich darauf zugreifen?

Nach einigen Suchen im Internet, ein paar Stunden programmieren und testen, war die Funktion endlich fertig.

Wenn ich die Funktion aufruft, meldet sich der ESP8266 mit dem Passwort an der FritzBox an, startet den Klingelton-Test und beendet ihn nach 10 Sekunden wieder.



bool send() {
	HTTPClient http;
	  Serial.println("Notify FritzBox");

	// Get Challenge
	http.begin("http://fritz.box/login_sid.lua");
	int retCode = http.GET();
	if (retCode != 200) {
		Serial.println("Get Challengd failed! " + String(retCode));
		return false;
	}
	String result = http.getString();
	String challenge = result.substring(result.indexOf("<Challenge>") + 11,	result.indexOf("<Challenge>") + 19);

	// Calculate Response
	String reponseASCII = challenge + "-" + "INSERT YOUR PWD HERE";
	String responseHEX = "";
	for (unsigned int i = 0; i  < reponseASCII.length(); i++) {
		responseHEX = responseHEX + String(reponseASCII.charAt(i), HEX) + "00";
	}

	MD5Builder md5;
	md5.begin();
	md5.addHexString(responseHEX);
	md5.calculate();

	String response = challenge + "-" + md5.toString();

	// Login and get SID
	http.begin("http://fritz.box/login_sid.lua?user=&response=" + response);
	retCode = http.GET();
	if (retCode != 200) {
		Serial.println("Get Sid failed! " + String(retCode));
		return false;
	}
	result = http.getString();
	String sid = result.substring(result.indexOf("<SID>") + 5,	result.indexOf("<SID>") + 21);

	// Execute Ring Tone Test
	http.begin("http://fritz.box/fon_devices/edit_dect_ring_tone.lua?idx=1&sid=" + sid + "&ring_tone_radio_test=0&start_ringtest=2");
	retCode = http.GET();
	if (retCode != 200) {
		Serial.println("Enable Ring Tone Test failed! " + String(retCode));
		return false;
	}
	result = http.getString();


	// Wait 10 sec
	delay(10 * 1000);

	// Stop Ring Tone Test
	http.begin("http://fritz.box/fon_devices/edit_dect_ring_tone.lua?idx=1&sid=" + sid + "&stop_ringtest=1&ringtone&start_ringtest=0");
	retCode = http.GET();
	if (retCode != 200) {
		Serial.println("Stopping Ring Tone Test failed! " + String(retCode));
		return false;
	}
	result = http.getString();

	// Logout
	http.begin("http://fritz.box/login_sid.lua?logout=1&sid=" + sid);
	http.GET();
	result = http.getString();
	http.end();

	return true;
}

Einschränkungen / Anmerkungen:

    • Im Sourcecode muss in Zeile 16 das Passwort geändert werden. (keine Umlaute oder exotische Sonderzeichen. #%$,. und ähnliche sind wahrscheinlich ok)
    • Das Passwort muss für die FritzBox, bevor es gehasht wird, einmal in UTF-16 umgewandelt werden. Da dies auf der ESP8266 nicht so ganz trivial ist, berücksichtige ich nur Zeichen mit ASCII-Werten zwischen 1 und 255. Aus diesem Grund muss ein Passwort genutzt werden, welches keine Umlaute enthält.
    • Der Sourcecode geht davon aus, dass die FritzBox unter http://fritz.box erreichbar ist. (ggf. http://fritz.box/ passend ändern)
    • Es werden nur DECT Telefone unterstützt und nur das erste klingelt. (ggf. idx=1 ändern, damit ein anderes Telefon klingelt.)
    • Mehr zu der genutzten Zugriffsmethode findet sich in diesem Dokument.
