Witty Cloud

Ich teste gerade diverse ESP8266 Module.

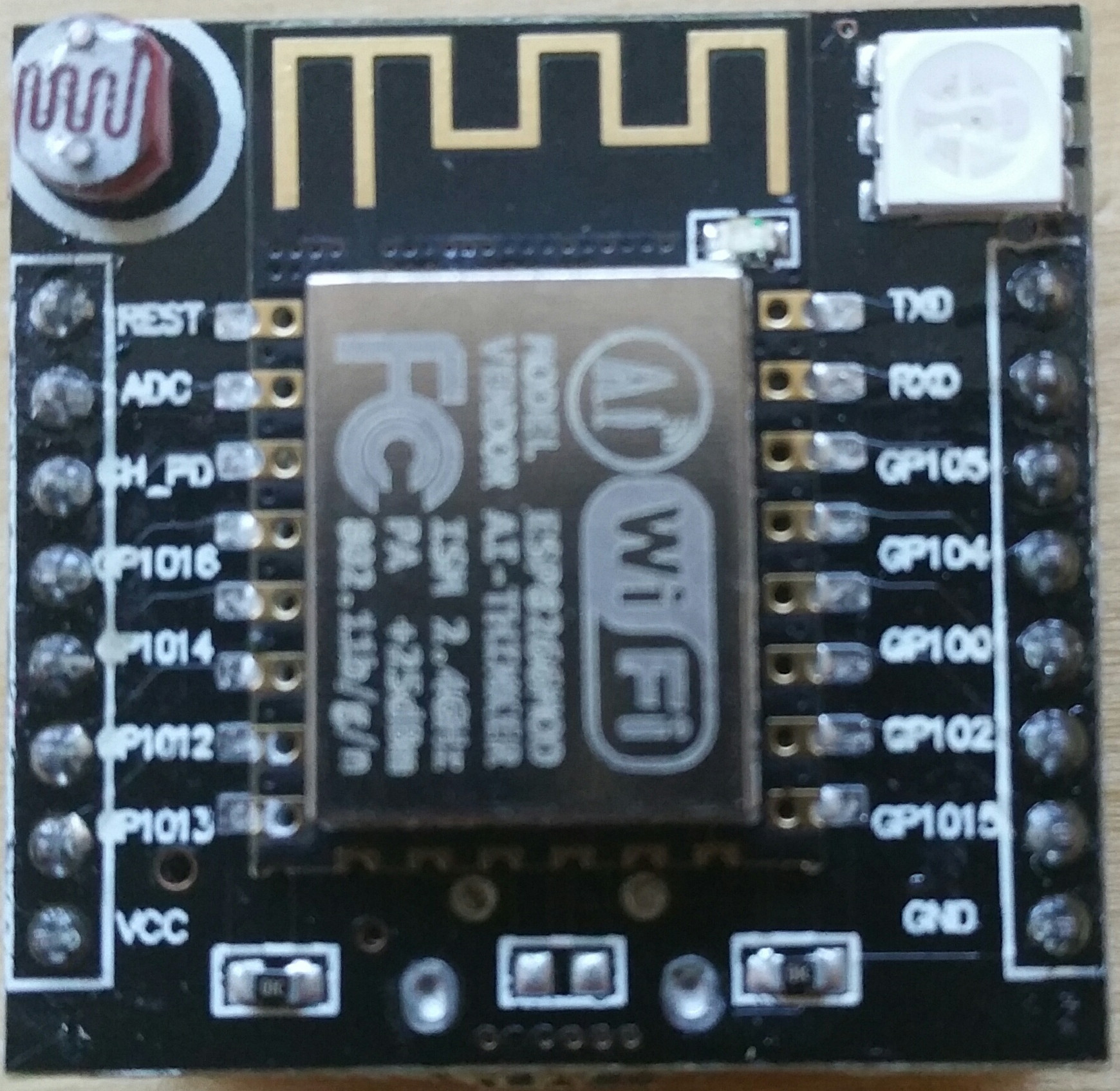

Als nächster Kandidat wurde heute das Witty Cloud Modul geliefert. Mit knapp 3×3 cm Grundfläche gehört es wohl zu den kleinsten zur Zeit verfügbaren Modulen.

Die Module werden bei Aliexpress für knapp 3 Euro (6 Wochen Lieferzeit aus China inklusive) verkauft. Bei Ebay oder Amazon inkl. Lieferung aus Deutschland für knapp 6 Euro bzw. 6,50 Euro

Interessant an diesem Modul ist, dass es aus zwei Teilen besteht:

Das obere Modul:

• ESP8266
• Ein LDR zur Helligkeitsmessung
• Ein RGB-LED
• Ein Micro-USB Anschluß (nur für die Stromversorgung)
• Ein Taster

Das untere Modul:

• Ein Micro-USB Anschluß (Simuliert eine Serielle Schnittstelle zur Flashen und als Debugausgabe so wie als Stromversorgung)
• Ein Reset-Taster
• Ein Flash-Taster (bei meinen Tests war dieser Taster überflüssig. Ich habe das Profil “D1 R2 & mini” innerhalb von der Arduino-IDE bzw. Eclipse genutzt)

Mein erster Test verlief nicht besonders erfolgreich. Der Helligkeitssensor funktioniert. Die RGB-LED leider nicht. Außerdem wurde der ESP8266 ziemlich heiß.

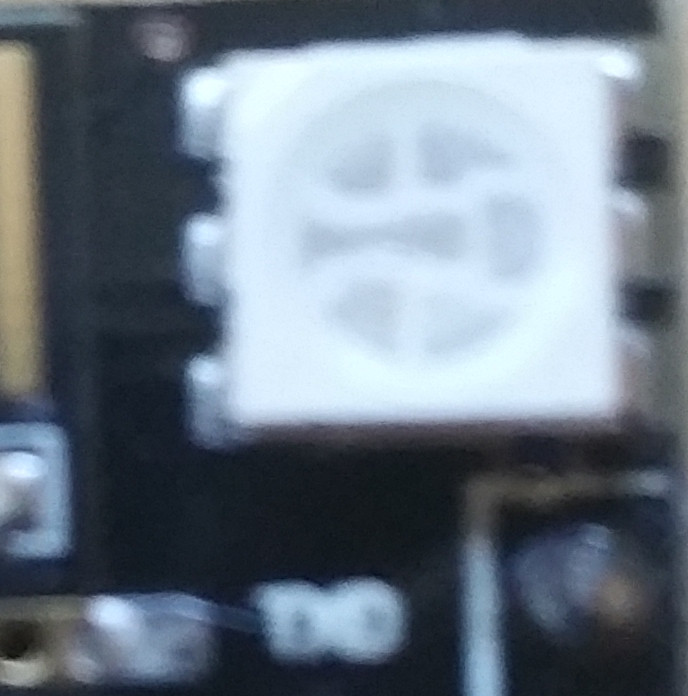

Wie sich nach einigen Recherchen herausstellte, wurden bei  einigen Chargen die RGB-LEDs falsch herum montiert. In meinem sah die RGB-LED so aus (wenn die Antenne nach oben zeigte):

Bei den funktionierenden RGB-LEDs ist das Bauteil wohl um 180° gedreht.

Da ich die RGB-LED nicht abgelötet bekommen habe, habe ich eine brutale Lösung gewählt: Seitenschneider und weg mit der LED.

Hat den Vorteil, dass ich nun drei GPIO mehr nutzen kann.
